Llinell Gynhyrchu Rhuban Busbar PV

Mae Llinell Gynhyrchu Rhuban Busbar GRM PV wedi'u cynllunio i brosesu gwifren gron copr TU1 heb ocsigen yn barhaus i mewn i rhuban dargludol fflat manwl uchel wedi'i orchuddio â thun. Mae'r llinell yn addas ar gyfer rhuban rhyng-gysylltiad PV, rhuban busbar, a chynhyrchu rhuban busbar adlewyrchol.
Mae'r llinell gyflawn yn integreiddio lluniadu gwifrau, rholio manwl gywir, anelio parhaus, triniaeth fflwcs, cotio tun dip poeth, a defnydd awtomatig. Mae'n helpu gweithgynhyrchwyr rhuban PV i reoli cywirdeb lled a thrwch, ansawdd cotio tun, sythrwydd stribedi, a chysondeb troellog.
Mae llinell gynhyrchu rhuban bar bws GRM tua 26 m o hyd a 3 m o led, gyda chyfanswm pwysau llinell o tua 14 tunnell. Gall y cyflymder dylunio gyrraedd hyd at 150 m/munud, yn dibynnu ar faint gwifren gopr, dimensiynau rhuban gorffenedig, cyflymder tunio, a dull manteisio. O dan amodau cynhyrchu nodweddiadol, gall yr allbwn misol gyrraedd tua 60-80 tunnell.

Anfon Ymholiad

Disgrifiad o'r Cynnyrch

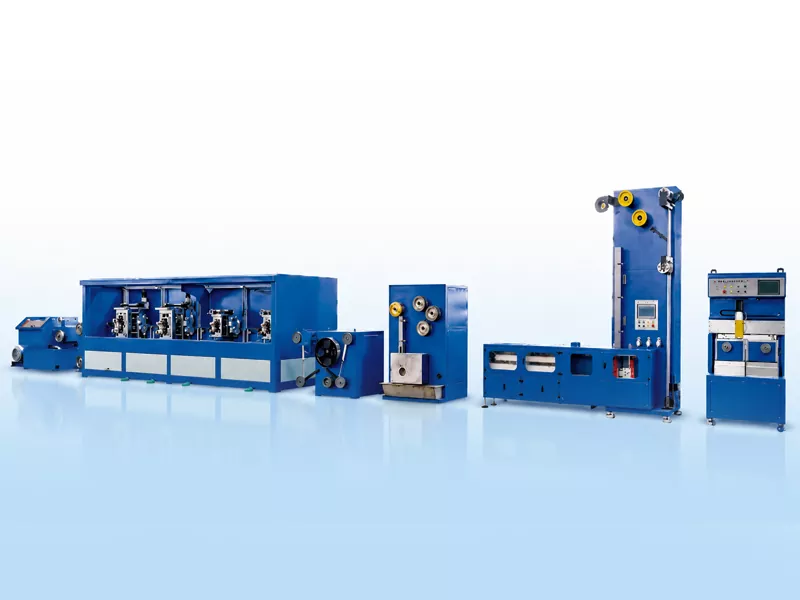

O Wire Copr i Ribbon Busbar Gorffenedig

Mae Llinell Gynhyrchu Rhuban Busbar PV yn bennaf yn defnyddio gwifren gopr fel y deunydd crai. Mae'r wifren yn cael ei thynnu'n gyntaf i'r diamedr gofynnol ar gyfer rholio, ac yna'n cael ei ffurfio'n rhuban fflat trwy rolio manwl gywirdeb aml-sefyll. Ar ôl rholio, mae'r stribed copr yn mynd trwy anelio parhaus i addasu ei briodweddau mecanyddol, ac yna triniaeth fflwcs a gorchudd tun dip poeth. Yn olaf, mae'r rhuban gorffenedig yn cael ei glwyfo gan y system derbyn awtomatig ar sbwliau neu goiliau crempog.

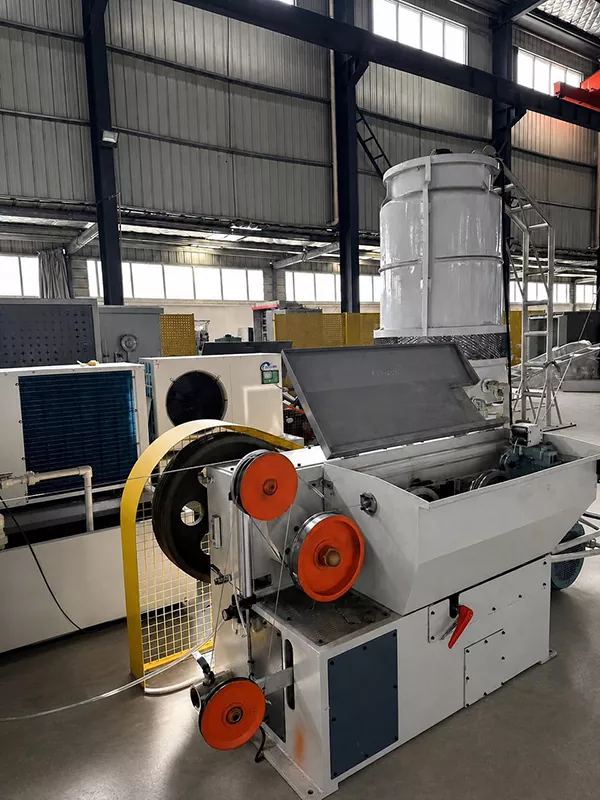

Peiriant Darlunio

Mae'r wifren gopr yn cael ei thynnu trwy farw i ddiamedr o 2.6-3.0 mm, yn barod i'w rholio.

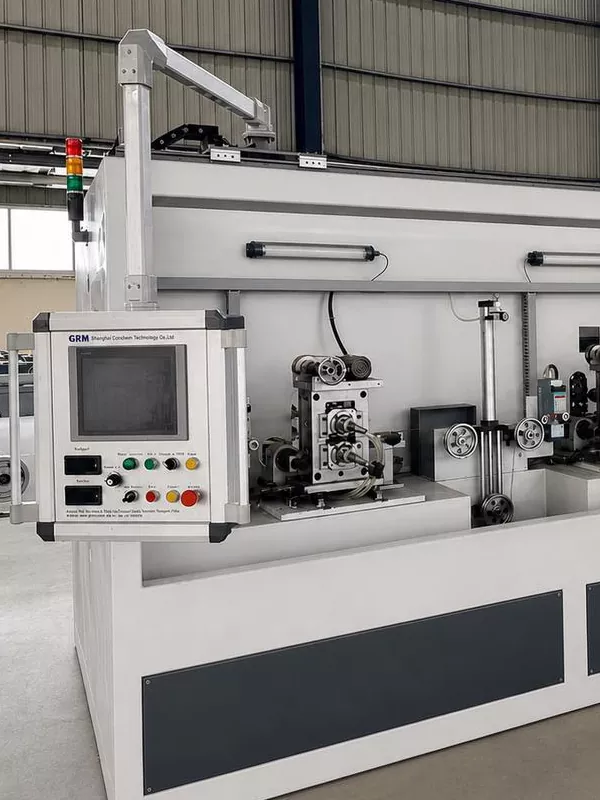

4 Stondin Rhôl

Mae'r wifren gopr crwn yn cael ei rolio i mewn i rhuban fflat, gyda lled rheoledig a chywirdeb trwch.

Anelio

Defnyddir anelio cylched byr gydag amddiffyniad nwy anadweithiol ac oeri dŵr sy'n cylchredeg i wella priodweddau mecanyddol y rhuban copr.

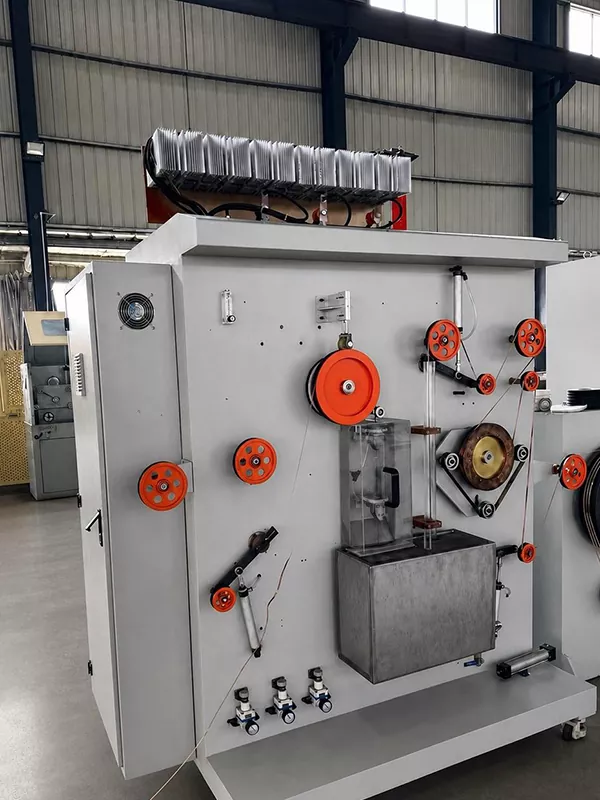

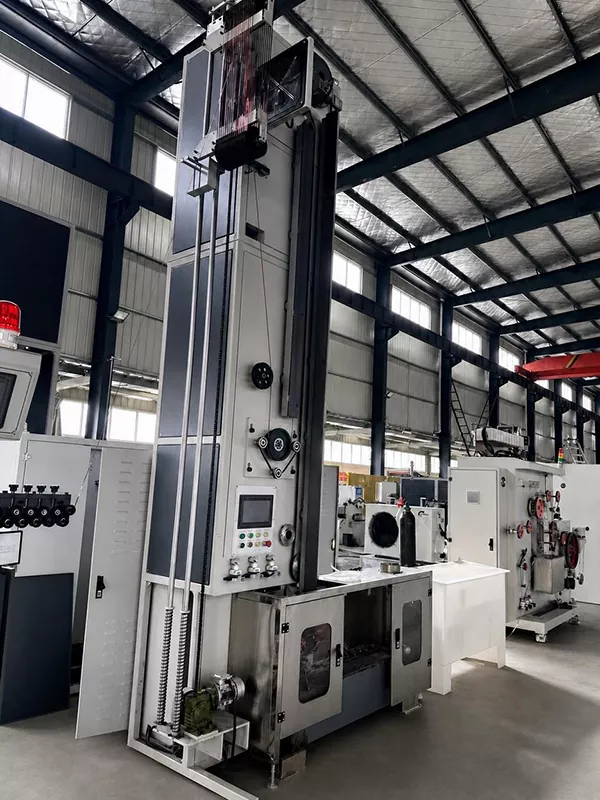

Gorchudd Tun

Defnyddir gorchudd tun dip poeth. Mae cyllyll aer yn rheoli trwch yr haen tun, ac mae cefnogwyr oeri yn helpu i sefydlogi ansawdd yr wyneb. Trwch cotio tun un ochr: 0.01-0.025 mm.

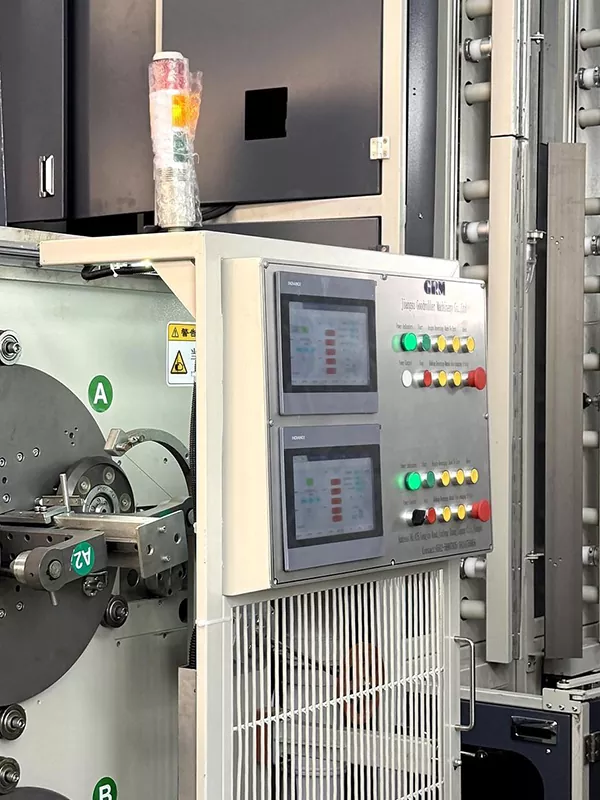

Awtomatig Coil Chang

Mae swyddogaethau dewisol yn cynnwys croesi servo, newid sbwlio awtomatig, torri awtomatig, a thapio awtomatig.

Manwl Manwl

Dirwyn sbwlio: hyd at 30 kg.

Dirwyn coil crempog: dewisol 1-2 kg.

Ymchwil a Datblygu a Phatentau

Ers 2015, mae GRM wedi parhau i ddatblygu offer gweithgynhyrchu ar gyfer rhuban rhyng-gysylltiad PV a rhuban busbar. Mae'r cwmni wedi cael patentau technegol lluosog yn ymwneud â rholio manwl gywir, integreiddio llinell gynhyrchu, a phrosesau gweithgynhyrchu rhuban PV.

Technolegau Patent GRM ar gyfer Offer Cynhyrchu Rhuban PV

Nodweddion Allweddol

Cynhyrchu parhaus o fewnbwn gwifren gopr i allbwn rhuban busbar gorffenedig wedi'i orchuddio â thun.
Gwell cysondeb dimensiwn, unffurfiaeth cotio, ac ansawdd troellog.
Mae cydgysylltu tensiwn a defnydd awtomatig yn helpu i leihau ymyriadau cynhyrchu ac ymyrraeth â llaw.
Yn cefnogi cynhyrchu rhuban busbar safonol a rhuban busbar adlewyrchol ar gyfer gwahanol ofynion deunydd modiwl PV.
Yn darparu datrysiad cynhyrchu integredig i weithgynhyrchwyr rhuban PV sy'n canolbwyntio ar reoli prosesau, cysondeb cynnyrch, ac effeithlonrwydd cynhyrchu.

Cwestiynau Cyffredin

1.Beth yw ystod maint y cynnyrch gorffenedig?

Lled gorffenedig: 3-8 mm.

Trwch gorffenedig: 0.2-0.4 mm.

2.Beth yw'r ystodau goddefgarwch ac eiddo mecanyddol?

Goddefgarwch lled: ±0.085 mm.

Goddefgarwch trwch: ±0.01 mm.

Cryfder tynnol: ≥260 MPa.

Cryfder cynnyrch: 90-130 MPa.

3.Pa ddull cotio tun sy'n cael ei ddefnyddio?

Mae'r llinell yn defnyddio gorchudd tun dip poeth, gyda gorchudd llawn o amgylch y rhuban, gan gynnwys y ddwy ochr ochr.

4.Sut mae lled a thrwch cynnyrch yn cael eu mesur?

Mae gan bedwaredd stand y felin rolio pedwar stondin ddwy system mesur laser, un ar gyfer mesur lled ac un ar gyfer mesur trwch. Gellir arddangos y data mesur ar yr AEM.

5.Pa ddeunyddiau y gellir eu prosesu?

Mae Llinell Gynhyrchu Rhuban Busbar PV wedi'i chynllunio'n bennaf ar gyfer gwifren gopr di-ocsigen TU1. Gellir darparu ffurfweddiadau wedi'u haddasu yn unol â gwahanol aloion copr, dimensiynau cynnyrch, a gofynion rhuban arbennig.
