Beth Yw Rhuban PV a Sut Mae'n cael ei Gynhyrchu?

Beth yw rhuban PV, a sut mae'n cael ei gynhyrchu?

Rhuban PVyn ddargludydd hanfodol ar gyfer trosglwyddo cerrynt o fewn modiwlau ffotofoltäig silicon crisialog. Fe'i gwneir yn nodweddiadol o ddeunydd sylfaen copr dargludedd uchel sy'n mynd trwy brosesau rholio, anelio a thunplatio. Yn dibynnu ar eu cymhwysiad, mae rhubanau PV yn cael eu categoreiddio'n bennaf yn rhubanau rhyng-gysylltiad a rhubanau bar bws.

Mae rhubanau rhyng-gysylltiad yn cysylltu celloedd solar cyfagos, gan ddargludo'r cerrynt a gynhyrchir gan y celloedd i'r llinyn gell. Mae rhubanau Busbar, sy'n gyffredinol yn fwy o ran maint, yn casglu cerrynt o'r llinynnau cell a'i gyfeirio at derfynellau allbwn y modiwl neu'r blwch cyffordd. O ganlyniad, mae cywirdeb dimensiwn y rhuban, sythrwydd, unffurfiaeth cotio, a phriodweddau mecanyddol yn effeithio'n uniongyrchol ar sefydlogrwydd y broses sodro a dibynadwyedd hirdymor y modiwl.

Pam Mae'n rhaid Rholio Wire Copr yn Rhuban Fflat?

Ni ellir defnyddio gwifren gopr crwn traddodiadol yn uniongyrchol mewn modiwlau PV; mae angen dadffurfiad plastig i newid ei siâp trawsdoriadol, gan drawsnewid y deunydd o broffil crwn yn stribed gwastad gyda chymhareb lled-i-drwch manwl gywir.

Wrth gynhyrchu rhuban, nid "gwastatáu'r wifren gopr" yn unig yw swyddogaeth graidd y broses dreigl, ond cyflawni lled sefydlog, trwch, ansawdd ymyl, a gwastadrwydd trwy ddadffurfiad rheoledig. Gall amrywiadau mewn lled effeithio ar aliniad sodro, mae trwch anwastad yn effeithio ar gysondeb gwrthiant trydanol, a gall sythrwydd gwael arwain at afreoleidd-dra troellog a phlatio tun ansefydlog yn y camau dilynol.

Felly, mae'r broses dreigl rhuban PV yn gofyn am reolaeth ar yr un pryd dros ddadffurfiad deunydd, cydgysylltu tensiwn, archwilio dimensiwn, ac ansawdd wyneb.

Proses Cynhyrchu Rhuban PV

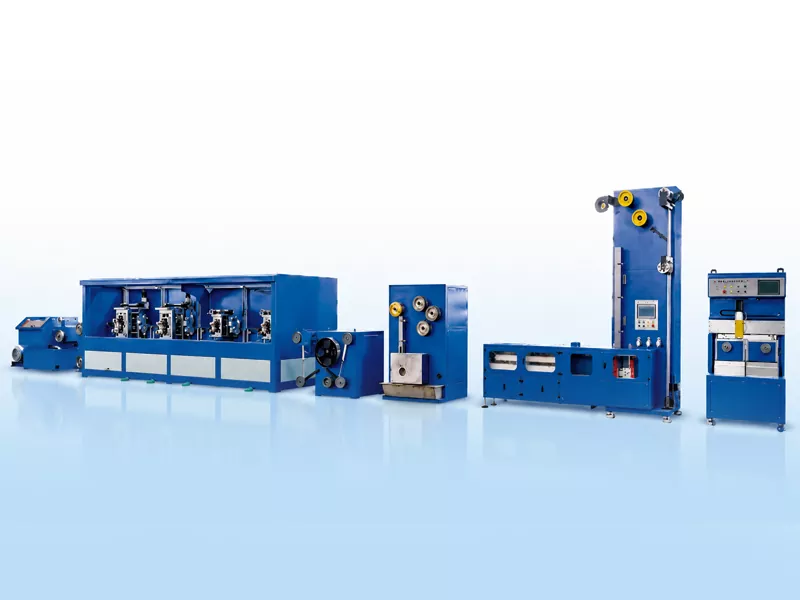

A nodweddiadolLlinell gynhyrchu rhuban PVyn defnyddio gwifren gopr di-ocsigen TU1 fel deunydd crai. Trwy brosesau megis lluniadu gwifrau aml-gam, rholio manwl gywir, anelio parhaus, triniaeth fflwcs, platio tun dip poeth, a dirwyn i ben yn awtomatig, mae'n cyflawni gweithgynhyrchu parhaus rhubanau dargludol gwastad, tun o wifren gopr crwn.

O Wire Copr i Broses Cynhyrchu Rhuban PV

Peiriant Darlunio

4 Stondin Rhôl

Anelio

Gorchudd Tun

Awtomatig Coil Chang

Manwl Manwl

Gwifren Copr Rownd → Arlunio Wire → Rholio Precision → Anelio → Triniaeth Flux → Platio Tun Dip Poeth → Dirwyn Awtomatig

Heriau Gweithgynhyrchu Allweddol

1. Rheoli Lled a Thrwch

Mae lled a thrwch y rhuban yn pennu'r ardal gyswllt sodro, cysondeb gwrthiant trydanol, a sefydlogrwydd gosodiad y modiwl. Ar gyfer cynhyrchion bar bws tenau, eang, mae hyd yn oed mân amrywiadau yn ystod treigl yn cael eu mwyhau yn y camau tunplatio a dirwyn dilynol.

2. Gwastadedd Strip a Straightness

Mae gwastadrwydd stribed a sythrwydd yn effeithio ar y llwybr yn ystod platio tun, sefydlogrwydd tensiwn, a thaclusrwydd troellog. Mae uniondeb gwael yn achosi i'r stribed grwydro, gan arwain at ddirwyn anwastad neu amser segur ar gyfer addasiadau mewn prosesau dilynol.

3. Priodweddau Anelio a Mecanyddol

Mae angen anelio stribedi copr wedi'u rholio i addasu eu priodweddau mecanyddol. Mae anelio annigonol yn arwain at galedwch gormodol, sy'n rhwystro sodro dilynol a rhyddhad straen yn y modiwl; i'r gwrthwyneb, gall gor-anealing beryglu sefydlogrwydd cynhyrchu a chysondeb dimensiwn.

4. Unffurfiaeth Gorchuddio Tun

Mae platio tun dip poeth yn gofyn am orchudd cyflawn o wyneb ac ymylon y rhuban. Mae cotio sy'n rhy denau yn amharu ar sodradwyedd, tra bod gorchudd rhy drwchus yn cynyddu'r defnydd o ddeunydd a gall effeithio ar gysondeb dimensiwn.

5. Cysondeb Dirwyn

Mae dirwyn i ben yn awtomatig yn effeithio nid yn unig ar ymddangosiad y cynnyrch ond hefyd ei becynnu, cludiant a defnydd dilynol. Mae ffactorau megis rheoli tensiwn, mecanweithiau croesi a yrrir gan servo, a dulliau newid sbŵl yn pennu tyndra troellog ac aliniad ymyl.

Pam Mae Mesur Ar-lein yn Bwysig

Mewn cynhyrchu parhaus, ni all hapwiriadau â llaw roi adborth amserol ar amrywiadau lled a thrwch sy'n digwydd yn ystod y broses dreigl. Mae mesur laser ar-lein yn monitro gwyriadau dimensiwn mewn amser real ac yn bwydo data i'r rhyngwyneb gweithredwr, gan alluogi gweithredwyr i addasu paramedrau proses yn brydlon.

Ar gyfer gweithgynhyrchwyr rhuban PV, mae gwerth archwilio ar-lein yn gorwedd nid yn unig wrth ganfod cynhyrchion nad ydynt yn cydymffurfio ond hefyd wrth leihau amrywiad swp-i-swp a gwella cysondeb trwy gydol cynhyrchu parhaus.

Amrediad Cynnyrch Nodweddiadol

Mae dimensiynau gorffenedig cyffredin ar gyfer barrau bysiau PV yn amrywio o 3 i 8 mm o led a 0.2 i 0.4 mm o drwch. Mae gofynion penodol o ran dimensiynau, goddefiannau, trwch cotio tun, a phriodweddau mecanyddol yn cael eu pennu gan ddyluniad modiwl, prosesau sodro, a safonau cynnyrch cwsmeriaid.

Casgliad

Nid yw gweithgynhyrchu rhuban PV yn broses sy'n cynnwys un darn o offer; yn hytrach, mae'n broses barhaus, integredig sy'n cynnwys lluniadu gwifrau, rholio, anelio, platio tun, archwilio a dirwyn i ben. Ar gyfer gweithgynhyrchu modiwlau ffotofoltäig effeithlonrwydd uchel, mae dimensiynau rhuban sefydlog, sythrwydd da, gorchudd tun unffurf, a phriodweddau mecanyddol y gellir eu rheoli yn sylfaenol i sicrhau ansawdd sodro modiwlau a dibynadwyedd hirdymor.
